Rewolucja akceleratorów 3dfx Voodoo – jak narodził się rendering 3D na PC

Próba uruchomienia gier 3D w połowie lat 90. bez znajomości realiów sprzętowych często kończyła się kosztownym rozczarowaniem. Wielu użytkowników kupowało reklamowane karty jako „akceleratory trójwymiarowe”, licząc na natychmiastowy wzrost płynności w grach takich jak Doom czy Duke Nukem 3D. W rzeczywistości tanie układy zintegrowane spowalniały rozgrywkę, a brak standaryzacji zmuszał do ręcznej konfiguracji plików inicjalizacyjnych i fizycznego przełączania kabli monitorowych.

Wybór odpowiedniej ścieżki technologicznej wymagał wtedy zrozumienia różnicy między renderowaniem programowym a dedykowaną akceleracją sprzętową. Poniższa analiza techniczna i historyczna wyjaśnia mechanizmy, które doprowadziły do przełomu za sprawą firmy 3dfx Interactive.

1. Kontekst epoki: bariery wydajnościowe renderowania programowego

CPU jako jedyny silnik obliczeniowy: ograniczenia Doom i Quake

W połowie lat 90. procesor centralny (CPU) odpowiadał za wszystkie zadania obliczeniowe komputera. Układy takie jak Intel Pentium (75 MHz – 133 MHz) musiały jednocześnie przetwarzać logikę gry, sztuczną inteligencję przeciwników, fizykę oraz renderowanie grafiki. Silnik gry Doom wykorzystywał uproszczone środowisko dwuipółwymiarowe (2.5D), co pozwalało na zachowanie płynności na procesorach klasy 486.

Prawdziwą barierą okazał się Quake (1996 rok), oparty na w pełni trójwymiarowym silniku polygonowym. Przetwarzanie geometrii przestrzennej, nakładanie tekstur oraz obliczanie oświetlenia w czasie rzeczywistym przeciążało ówczesne procesory. W rozdzielczości 320×200 pikseli gra osiągała zaledwie kilkanaście klatek na sekundę na standardowym procesorze Pentium 100.

Ograniczenia wizualne: brak filtrowania tekstur i błędy mapowania

Renderowanie programowe wymuszało daleko idące kompromisy wizualne. Brak sprzętowego wsparcia dla filtrowania tekstur powodował, że podejście do dowolnej ściany owocowało wyświetleniem ogromnych, ostrych kwadratów (tzw. pikseloza). Silniki programowe nie stosowały również perspektywicznie poprawnego mapowania tekstur, co przy obrocie kamery wywoływało efekt falowania i zniekształcania powierzchni ścian.

Kolejną barierą był brak sprzętowego bufora głębokości (Z-buffer). Obliczanie, które obiekty zasłaniają inne, realizowano programowo za pomocą algorytmu malarza (sortowanie od tyłu do przodu) lub drzew BSP (Binary Space Partitioning). Proces ten konsumował cenne cykle zegara procesora, ograniczając stopień skomplikowania geometrii poziomów.

S3 ViRGE i pierwsze rozczarowania: dlaczego nazywano go „deceleratorem”

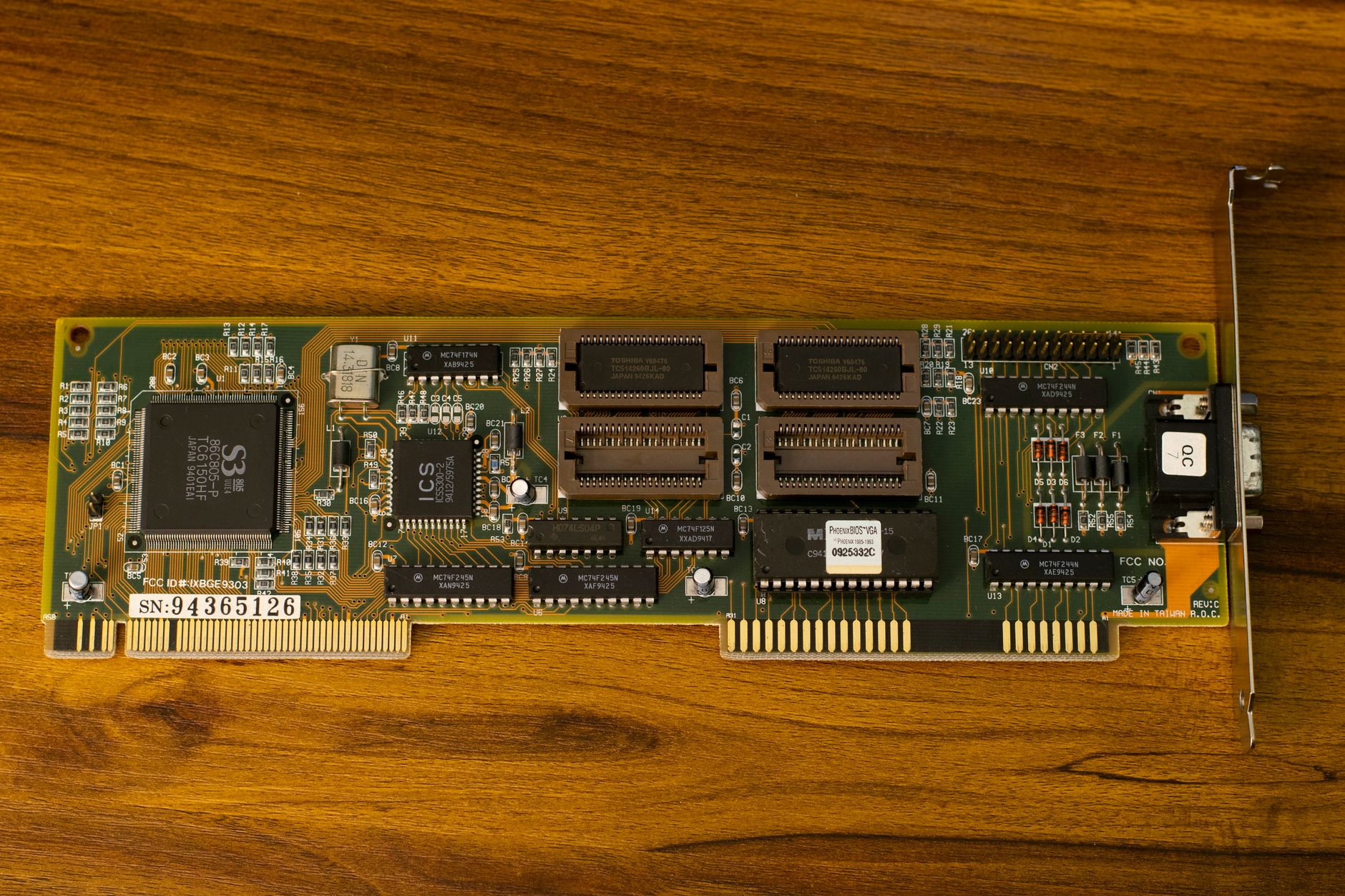

Na rynku pojawiały się pierwsze zintegrowane układy 2D/3D, z których najpopularniejszym był S3 ViRGE. Karta ta, reklamowana jako tani krok w trzeci wymiar, posiadała zbyt wolną pamięć i zbyt uproszczone jednostki wykonawcze 3D. Aktywowanie filtrowania biliniowego w grach drastycznie obniżało wydajność.

W praktyce włączenie akceleracji na układach S3 ViRGE skutkowało gorszą płynnością niż renderowanie programowe na samym CPU. Zjawisko to doprowadziło do ukucia ironicznego terminu „decelerator 3D”. Gracze zaczęli unikać uniwersalnych rozwiązań jednoukładowych, czekając na architekturę dedykowaną wyłącznie obliczeniom trójwymiarowym.

2. Architektura Voodoo Graphics: zasada działania dedykowanego układu add-on

Dwuukładowy podział Voodoo 1: PixelFX oraz Tex

tureFX

Voodoo Graphics z 1996 roku nie była pełną kartą graficzną. Działała jako akcelerator 3D typu add-on i wymagała osobnej karty 2D, zwykle wyposażonej w układ S3, Cirrus Logic albo Matrox. Sygnał obrazu z karty 2D przechodził przez zewnętrzny przewód do Voodoo, a po uruchomieniu gry obsługującej akcelerację układ 3dfx przejmował generowanie obrazu. ^[1]

Architekturę podzielono na dwa rodzaje procesorów. Chip PixelFX odpowiadał za rasteryzację, operacje na pikselach, blending, Z-buffer i wyjście obrazu, natomiast TexelFX zajmował się teksturami: ich pobieraniem, filtrowaniem biliniowym oraz mapowaniem z korekcją perspektywy. Standardowa karta miała jeden układ PixelFX i jeden TexelFX, a wersje z 6 MB pamięci otrzymywały drugi TexelFX, co zwiększało dostępną pamięć tekstur.

Ten podział był celowy. 3dfx nie próbowało stworzyć taniego, uniwersalnego układu do pulpitu Windows i grafiki 3D. Całe zasoby sprzętu przeznaczono do szybkiego rysowania trójkątów w typowych dla gier rozdzielczościach 512×384 i 640×480, z 16-bitową paletą barw oraz 16-bitowym buforem głębokości.

Dobrym uzupełnieniem tego tematu jest także poradnik: Złota Era Automatów – Lata 70. w Grach.

Dlaczego karta wymagała przewodu pass-through

Voodoo Graphics nie miała własnego modułu 2D ani standardowego wyjścia używanego podczas pracy systemu. Monitor podłączano do wyjścia Voodoo, a kartę 2D łączono z nią krótkim przewodem VGA pass-through. Poza grą akcelerator tylko przepuszczał sygnał z podstawowej karty, czasem nieznacznie pogarszając jego ostrość.

Po aktywowaniu gry w Glide, Direct3D albo miniGL karta przełączała źródło obrazu na własny układ. Było to rozwiązanie niewygodne, lecz praktyczne: użytkownik zachowywał dobrą kartę 2D, a producent nie musiał projektować kompletnego kontrolera wyświetlania. Taki zestaw często trafiał do komputerów modernizowanych etapami, bez wymiany całej grafiki.

Efekt widoczny od pierwszego uruchomienia

Różnica nie sprowadzała się wyłącznie do liczby klatek. Gry zyskiwały filtrowane tekstury, płynne przejścia przez mgłę, poprawne nakładanie powierzchni oraz znacznie stabilniejszy obraz podczas ruchu. W Quake’u ściany przestawały „pływać”, a w symulatorach i wyścigach odległe obiekty nie rozpadały się na migoczące piksele.

Voodoo Graphics miało ograniczenia: renderowało wyłącznie w 16 bitach koloru, nie obsługiwało klasycznego trybu okienkowego i wymagało zgodnej gry lub odpowiedniego sterownika. Mimo to jasno pokazało, że wyspecjalizowany akcelerator może dać PC jakość obrazu kojarzoną wcześniej z automatami arcade.

3. Przewaga standardu Glide nad wczesnym Direct3D i OpenGL

W momencie debiutu Voodoo Graphics, rynkowe standardy programowania grafiki trójwymiarowej były niezwykle niedojrzałe. Microsoft rozwijał wczesne, bardzo skomplikowane i nieefektywne wersje Direct3D (część DirectX 2 i 3), a profesjonalny standard OpenGL charakteryzował się ogromnym narzutem sterownika i brakiem optymalizacji pod kątem gier na PC. W tym chaosie 3dfx zaproponowało własne rozwiązanie: Glide.

Wskazówka: Wybierz niskopoziomowe API dla maksymalnego skrócenia ścieżki obliczeniowej

• Wyjaśnienie: Glide powstał jako uproszczony podzbiór specyfikacji OpenGL, odarty z funkcji zbędnych w grach, ale za to ściśle dopasowany do architektury sprzętowej układów PixelFX i TexelFX. Zamiast przechodzić przez wielowarstwowe biblioteki systemowe Windows, gra komunikowała się niemal bezpośrednio z rejestrami karty graficznej. ^[3]
• Przykład: Pierwsze demonstracje gry Tomb Raider i porty Quake uruchamiane przez Glide działały nawet o 40–50% płynniej niż ich wczesne, eksperymentalne odpowiedniki pisane pod Direct3D 3.0, zachowując przy tym stabilniejszy klatkaż.
• Sens praktyczny: Eliminacja narzutu CPU (driver overhead). W epoce powolnych procesorów Pentium, odciążenie jednostki centralnej z translacji uniwersalnych komend graficznych na język zrozumiały dla karty było kluczem do płynności powyżej 30 klatek na sekundę.

Wskazówka: Zredukuj zestaw instrukcji do niezbędnego minimum

• Wyjaśnienie: Glide nie próbował obsługiwać każdego możliwego scenariusza renderowania. Ignorował operacje na zaawansowanym oświetleniu profesjonalnym czy rendering w oknach systemowych. Koncentrował się wyłącznie na pełnoekranowej rasteryzacji wielokątów z mapowaniem tekstur i buforem głębokości.
• Przykład: Narzędzia SDK (Software
• Przykład: Narzędzia SDK (Software Development Kit) 3dfx udostępniały programistom gotowe procedury do ustawiania trybu obrazu, ładowania tekstur, włączania przezroczystości i rysowania trójkątów. Zespół tworzący grę nie musiał implementować obsługi wielu skrajnie różnych kart ani przewidywać zachowania każdego sterownika.
• Sens praktyczny: Mniejszy zestaw funkcji oznaczał krótszy czas optymalizacji. Deweloper mógł skoncentrować się na geometrii poziomów, efektach i stabilności silnika, wiedząc, że docelowy sprzęt zachowa się przewidywalnie.

Wskazówka: Traktuj własne API jako przewagę, ale nie jako trwałą gwarancję

• Wyjaśnienie: Zamknięty standard Glide dawał 3dfx ogromną kontrolę nad jakością działania gier. Ta sama cecha ograniczała jednak zasięg technologii: gra z natywną obsługą Glide wymagała karty zgodnej z 3dfx albo późniejszego emulatora API. ^[2]
• Przykład: Wydawcy często umieszczali na pudełkach oznaczenia „3Dfx Enhanced” lub „Glide Support”. Był to czytelny argument sprzedażowy dla posiadaczy Voodoo, lecz jednocześnie wymuszał przygotowanie alternatywnego renderera programowego, Direct3D albo OpenGL dla pozostałych użytkowników.
• Sens praktyczny: Proprietarne rozwiązanie sprawdza się najlepiej, gdy daje wyraźnie lepszy efekt od standardu. Gdy uniwersalne API dojrzeje, przewaga wynikająca wyłącznie z zamkniętego ekosystemu szybko maleje.

Wskazówka: Oceniaj API po jakości implementacji, a nie po samej nazwie

• Wyjaśnienie: OpenGL nie był z definicji nieprzydatny do gier. Problemem były początkowo sterowniki typu ICD, ich koszty pośrednie oraz nierówne wsparcie producentów sprzętu. Sytuację zmieniły uproszczone biblioteki miniGL, zawierające tylko funkcje potrzebne konkretnemu silnikowi.
• Przykład: miniGL 3dfx przygotowany dla silnika Quake pozwolił uruchamiać gry korzystające z OpenGL z wydajnością bliższą natywnemu Glide niż pełnej, ogólnej implementacji profesjonalnego API.
• Sens praktyczny: Dobrze ograniczona warstwa zgodności może być skuteczniejsza niż rozbudowany standard wdrożony bez optymalizacji. To ważna lekcja także dla współczesnych silników, które wybierają między elastycznością a kosztem obsługi wielu platform.

4. Tytuły napędzające rewolucję: gry, które zdefiniowały sukces 3dfx

Wskazówka: Szukaj gier, w których akceleracja zmienia odbiór, a nie tylko wynik benchmarku

• Wyjaśnienie: Najmocniejszą reklamą Voodoo nie były syntetyczne testy, lecz gry pokazujące różnicę od pierwszych sekund. Filtrowane tekstury, płynna mgła i wyższa rozdzielczość były dla graczy znacznie łatwiejsze do zauważenia niż sama liczba klatek na sekundę.
• Przykład: MechWarrior 2: 31st Century Combat 3Dfx Edition wykorzystywał akcelerację do budowania atmosfery bitew w gęstej mgle i na rozległych terenach. Wersja przygotowana dla 3dfx stała się jednym z najczęściej prezentowanych argumentów za zakupem Voodoo.
• Sens praktyczny: Technologia zdobywa rynek wtedy, gdy użytkownik potrafi od razu wskazać korzyść: „ta gra wygląda i działa inaczej niż wcześniej”.

Wskazówka: Doceniaj gry, które ustanawiają nowy wzorzec obrazu

• Wyjaśnienie: Niektóre produkcje były ważne, ponieważ uczyły odbiorców, jak powinien wyglądać nowoczesny rendering 3D. Po kontakcie z akcelerowaną wersją powrót do rozmytego lub pikselowego trybu programowego stawał się trudny.
• Przykład: Unreal z 1998 roku, działający w trybie Glide, wyróżniał się kolorowym oświetleniem, dużymi wnętrzami i efektami atmosferycznymi. Dla wielu graczy był demonstracją możliwości kart Voodoo2, podobnie jak późniejsze gry oparte na silniku Unreal Engine.
• Sens praktyczny: W branży sprzętowej szczególne znaczenie mają „aplikacje zabójcy” — programy, które sprawiają, że modernizacja komputera wydaje się konieczna, a nie opcjonalna.

Wskazówka: Nie lekceważ gatunków innych niż strzelanki

• Wyjaśnienie: Popularność 3dfx nie opierała się wyłącznie na grach FPS. Akceleracja była równie widoczna w wyścigach, symulatorach i produkcjach sportowych, gdzie szybko zmieniająca się perspektywa szczególnie obnażała ograniczenia renderowania programowego.
• Przykład: Need for Speed II Special Edition, POD oraz Descent II w wersjach wspierających Glide oferowały bardziej płynny ruch, czytelniejsze otoczenie i efekty niedostępne na typowych kartach 2D/3D tamtego okresu.
• Sens praktyczny: Szeroka biblioteka kompatybilnych gier zmniejsza ryzyko zakupu. Voodoo nie było atrakcyjne tylko dla jednego typu odbiorcy, dlatego szybko stało się rozpoznawalną marką wśród posiadaczy PC.

5. Droga na szczyt i błędy strategiczne: dlaczego pionier przegrał z Nvidią

Wskazówka: Przewagę technologiczną trzeba odświeżać w rytmie rynku

• Wyjaśnienie: Po sukcesie pierwszego Voodoo firma 3dfx umocniła pozycję modelem Voodoo2 z 1998 roku. Karta oferowała większą wydajność, obsługę 800×600 oraz możliwość łączenia dwóch egzemplarzy w konfiguracji SLI, gdzie każda karta rysowała co drugą linię obrazu.
• Przykład: Dwa Voodoo2 w SLI mogły renderować gry w 1024×768, co w tamtym czasie było spektakularnym osiągnięciem. Jednocześnie rozwiązanie pozostawało kosztowne, wymagało dwóch kart i nadal potrzebowało osobnego akceleratora 2D.
• Sens praktyczny: Lider może utrzymać entuzjastów, ale musi równocześnie przygotować prostszy i tańszy produkt dla masowego odbiorcy.

Wskazówka: Nie konfliktuj się z partnerami, którzy budują twój rynek

• Wyjaśnienie: Początkowo 3dfx projektowało układy, a gotowe karty produkowali partnerzy, między innymi Diamond Multimedia, Orchid, Canopus i Creative. Ten model szybko rozpowszechnił markę bez konieczności tworzenia własnej sieci sprzedaży detalicznej.
• Przykład: Przejęcie producenta STB Systems w 1998 roku oznaczało przejście 3dfx na sprzedaż własnych kart. Dotychczasowi partnerzy przestali być klientami i zaczęli promować rozwiązania konkurencji, przede wszystkim Nvidii.
• Sens praktyczny: Integracja pionowa może poprawić kontrolę nad produktem, lecz trzeba wcześniej policzyć koszt utraty kanałów dystrybucji, doświadczenia partnerów i ich lojalności.

Wskazówka: Nie ignoruj zmian standardów obrazu

• Wyjaśnienie: Voodoo3 z 1999 roku było nadal szybkie w grach Glide i bardzo dobrze radziło sobie w 16-bitowym kolorze. Rynek coraz wyraźniej przechodził jednak na 32-bitową głębię barw, większe tekstury i funkcje oczekiwane przez rozwijające się Direct3D.
• Przykład: Układy Nvidia RIVA TNT2, a następnie GeForce 256, oferowały pełnoprawne renderowanie 32-bitowe i szybciej dostosowywały się do nowych wymagań API. GeForce 256 był ponadto promowany jako GPU z własnym sprzętowym przetwarzaniem geometrii i oświetlenia.
• Sens praktyczny: Doskonałe wyniki w dotychczasowych zastosowaniach nie wystarczą, jeśli konkurencja lepiej odpowiada na kierunek rozwoju narzędzi deweloperskich i oczekiwania przyszłych gier.

Wskazówka: Opóźnienia projektu są szczególnie groźne na szybko rosnącym rynku

• Wyjaśnienie: Następca Voodoo3, układ VSA-100, trafił na rynek późno i nie zapewnił przewagi wystarczającej wobec kolejnych generacji Nvidii. Produkty Voodoo4 i Voodoo5 korzystały z wieloukładowej koncepcji, która komplikowała konstrukcję kart i podnosiła ich pobór energii.
• Przykład: Voodoo5 5500 z 2000 roku wykorzystywał dwa procesory VSA-100 i oferował atrakcyjny antyaliasing pełnoekranowy FSAA, lecz konkurował już z szybkimi modelami GeForce2. Zapowiadany czteroukładowy Voodoo5 6000 nie trafił do regularnej sprzedaży.
• Sens praktyczny: W segmencie GPU kilka miesięcy opóźnienia potrafi zmienić produkt z lidera w kosztowną odpowiedź na poprzednią generację konkurenta.

W grudniu 2000 roku 3dfx sprzedało większość aktywów firmie Nvidia. Marka zniknęła z rynku konsumenckiego, lecz idee kojarzone z Voodoo — wyspecjalizowany układ 3D, sterowniki dopasowane do gier i znaczenie współpracy z twórcami oprogramowania — stały się trwałą częścią historii kart graficznych PC. ^[5]

6. Jak testować i badać dziedzictwo 3dfx na współczesnym sprzęcie

Wskazówka: Najpierw ustal, czy testujesz sprzęt, czy tylko środowisko Glide

• Wyjaśnienie: Współczesny komputer może uruchomić gry Glide bez fizycznej karty 3dfx. Wrapper tłumaczy wywołania Glide na Direct3D, Vulkan albo OpenGL, dzięki czemu stara gra działa na nowym GPU i w wysokiej rozdzielczości.
• Przykład: Projekty takie jak nGlide i dgVoodoo2 pozwalają uruchomić wiele tytułów z lat 90. pod nowszymi wersjami Windows. Można wymusić tryb okienkowy, skalowanie obrazu oraz współczesne metody synchronizacji pionowej.

Najważniejsze punkty

• Renderowanie programowe obciążało CPU, co szczególnie ograniczało wydajność w pełni trójwymiarowych grach, takich jak Quake.
• 3dfx Voodoo Graphics było dedykowanym akceleratorem 3D typu add-on, współpracującym z osobną kartą 2D.
• Układy PixelFX i TexelFX zapewniały sprzętową rasteryzację, filtrowanie tekstur, korekcję perspektywy oraz bufor głębokości.
• Przewód VGA pass-through wynikał z braku własnego modułu 2D i pozwalał zachować dotychczasową kartę graficzną.
• Glide zyskał przewagę dzięki niskiemu narzutowi i ścisłemu dopasowaniu do sprzętu 3dfx, choć jego zamknięty charakter ograniczał uniwersalność.

Źródła

• [1] SIGGRAPH History Archive – Developing High-Performance Graphics Applications for the PC Platform ↑
• [2] 3Dfx Interactive SDK — archiwum dokumentacji – Glide Programming Guide ↑
• [3] 3Dfx Interactive — oficjalna dokumentacja SDK – Glide API Reference 2.0 ↑
• [4] 3Dfx Interactive – Glide 2.3 Porting Guide
• [5] GameSpot – 3dfx Open Sources Glide ↑
